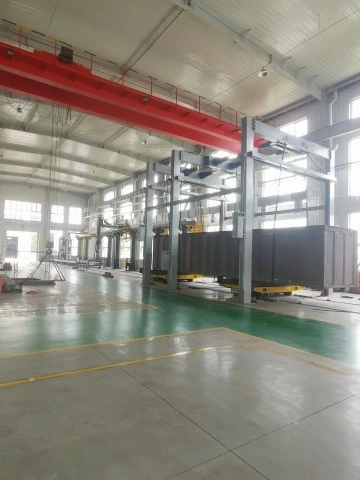

Longmen Style Press Fit -Schweißgeräte: Designprinzipien und Arbeitsmechanismen

1: Prinzipien des Plattformdesigns

Platzieren Sie das erforderliche Werkstück auf der Plattformebene, drücken Sie den Portalrahmen in die gewünschte Komprimierungsposition, stellen Sie den beweglichen Hydraulikzylinder ein und führen Sie das Kompressionsschweißen auf dem Werkstück . durch

2: Detailverarbeitung des Ausrüstungsverfahrens

1

Ölzylinderkontrollmethode und lateraler Klemmmechanismus:

Für die Bequemlichkeit der Arbeitsanforderungen ist jeder einzelne Ölzylinder mit einem separat kontrollierten hydraulischen Ventil für den unabhängigen Betrieb . Plattform -Seitbalance -Ausgleichsklemmfunktion . ausgestattet

2

Track -Einstellung:

Einführung eines umgekehrten tragenden Verstärkungsdesigns .

3

Werkbank:

Um die Flachheit der Plattform zu gewährleisten, wird eine segmentierte Plattformstruktur übernommen .

4

Schiebevorrichtung:

Einführung eines großen Tragantriebsdesigns, um eine dauerhafte Haltbarkeit zu gewährleisten .

5

Positionierungsfunktion:

Zwei benachbarte Kanten der Plattform sind mit 90 -Grad -Winkelreferenzblöcken ausgestattet, und der äußere Rahmen des Sekundärrahmens erfordert keine manuelle Messung, wodurch die Effizienz und Produktregelmäßigkeit weiter verbessert werden .

3: Ausrüstungstechnische Parameter

1

Ausrüstungsmodell: PH-LMS11m/3,2 m

2

Ausrüstung Name: Longmen Compression Welding Platform

3

Größe der Workbench: 11000 mm * 3200 mm * 1700 mm

5

System bewertete Druck: ≮ 16mpa

6

Werkstückhöhenbereich: weniger oder gleich 200 mm

7

Komponenten: Hydraulikstation, Hauptkörper

8

Hydraulisches Ölmodell: L-HM -46

4: Gerätekonfigurationsparameter

1

Ölpumpentyp: 2 Sätze Getriebepumpen

2

Ölpumpe Verschiebung: 14#

3

Motormodell und Marke: YB 2-100 l 2-4 Rongcheng Ausdauer

4

Motorleistung: 2 Sätze von 3 kW

5

Richtungsventilmodell: zs -101 b

6

Aktionskontrollmodus: Manuelle Steuerung, Einzelzylinder -Einzelregelung

7

Mengenmenge der Rahmen von Währungsrahmen: 2 Sätze, einschließlich begleitender Komponenten

8

Merkmale des Geldrahmens: Handschubkraft kann sich entlang der Strecke bewegen

9

Anzahl der Abtriebs- und Kalibrierungszylinder: 4 Sätze

10

Herunterdruck- und Kalibrierungszylindermodell: HSG100 * 50 * 400

11

Anzahl der lateralen Klemmzylinder: 4 Sätze einschließlich Basis- und Referenzlaffel

12

Lateraler Klemmzylindermodell: HSG63 * 35 * 800

13

Rollenhebeantriebszylindermodell: HSG50 * 50 * 350

14

Anzahl der Rollenlifte (Sets): 8 Sätze, bearbeitete nahtlose Stahlrohre+Lager

15

Ölzylinderverwendungsmerkmale: Manuelle Pushing -Kraft bewegt sich entlang der Strecke

16

Hauptrahmen: H-Beam 400 * 200 * 13

17

Strahl (mm): Rechteckröhrchen 300 * 200 * 8

18

Walking -Stützstrahl (MM): Rechteckröhrchen 200 * 200 * 6

19

Longmen Walking Wheel: Bearbeitete eingebettete Lager, 4 Sätze mit einem Durchmesser von 120 mm

Zusätzlich mit 4 Sätzen von Führungslagern ausgestattet

20

Niedrigerer Druckzylindersitz: 4 Sätze/Gruppe von Rollradlagern, insgesamt 16 Sätze

Ölzylinder -Sitzebene Guide 8 Sätze/Gruppe, 4 Gruppen, insgesamt 32 Sätze

21

Stahlmodell: Q235B

22

Dicke der Arbeitsplatte: 14 mm

23

Plattform -Flachness -Differenz: weniger oder gleich 3 mm

24

Ausrüstungsstruktur: Rahmenschweißen

5: Sicherheit und Schutz

1

Zwei Sätze von Überlaufventilen des Hydrauliksystems

6: Stromversorgungsbereich

1

Angepasst

7: Garantiezeitraum

1

Ab dem Datum der Lieferung ist die gesamte Maschine mit einer einjährigen kostenlosen Garantie ausgestattet. Bereitstellung bezahlter Dienste außerhalb des Umfangs der drei Garantien .

8: Zufällige Daten

1

Eine Kopie des Nachverkaufshandbuchs

2

Eine Lieferliste

9: Andere Anweisungen

1

Diese Werkzeugausrüstung wird basierend auf den tatsächlichen Produktionsanforderungen der Fabrik entwickelt und hergestellt, und die Qualifikationen der Qualitätsnormen und Produktinspektionen gehören zur internen Kontrolle des Unternehmens.
